EC19040302-V02-117C长按 1.5 秒开关机芯片
一．功能说明:
工作电压2.4V-5.0V（锂电充电电池3.7V），
上电输出高电平不工作
key1功能：1、长按按键 1.5秒开机，输出低电平. 2、工作中，长按按键 1.5秒关机,输出变为高电平
key2功能：1、KEY2检测到高电平，控制IO5 Ctr1输出低电平，否则Ctr1输出高电平
注意：Key2检测到高电平时，将key1开关机功能屏蔽掉。
二．电气参数（VDD=5.0V TA=25℃）
参数 符号 最小值 典型值 最大值 单位 条件
工作电压 VDD 2.2 3.0 5.0 V
工作电流 IOP 1.5 mA
静态电流 ISTB 5 uA VDD=5.0V
驱动电流低电平输出 IOL 14 mA VDD=5.0V,VOL=0.7V
驱动电流高电平输出 IOH 6 mA VDD=5.0V,VOH=VDD-0.7
过VDD极限电流 IVDDmax 50 mA
过GND极限电流 IGNDmax 50 mA
工作温度 TA -10 25 85 ℃
储存温度 Tstg -20 25 150 ℃

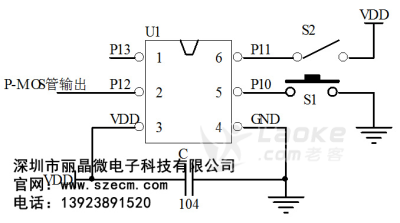

三．电路图参考:
