一、功能及应用 EC1062C-03柔和闪蜡烛IC芯片
EC1062C是电子蜡烛芯片,仿真蜡烛效果。采用CMOS制造工艺,低功耗，内建震荡电阻，宽电压使用 范围: DC 2.2V –5.0V ，上电工作，可用于封装在LED里面.
EC1062C-03闪烁幅度柔和.
二、电气性能 (VDD=3.0V，GND=0V,Ta=25℃)
PARAMETER Symbol Conditions MIN TYPE MAX UNIT
Operating voltage 工作电压 VDD 2．2 3．0 5．0 V
Standby current 静态电流 IDD 5 uA
Operating current 工作电流 IOP 0.2 mA
Driving current 推动电流 Ioi － mA
Oscilator Frequeney 振荡频率 Fosc 180 KHZ
Operating temperature 工作温度 TEMP 25 60 ℃

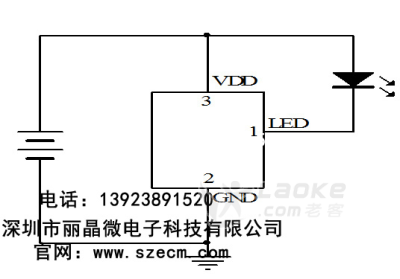

三、参考电路图
四、PIN脚功能描述
脚位 符号 功 能 说 明
1 LED 推LED灯
2 GND 接电源负极
3 VDD 接电源正极
