QX2303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
QX2303系列产品仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4节普通电池应用的场合。电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，最高效率可达89%。
QX2303系列产品总共有四种封装形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，SOT23-5封装内置了EN使能端，可控制变换器的工作状态，当EN使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小。
特点:
最高工作频率：300KHz
输出电压：2.5V5.0V步进 0.1V
低起动电压：0.8V1mA
输出精度：优于±2.5%
最高效率：89%
输出电流：大于 300mA Vi2.5V，Vo3.3V
低纹波，低噪声
只需四个外围元件
应用：
1～3 个干电池的电子设备。
LED 手电筒、LED 灯、血压计
电子词典、汽车防盗器、充电器、VCR、PDA 等手持电子设备
QX2303L33E推荐产品：http:www.dzsc.comic-detail9_7741.html

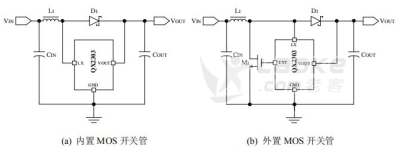

典型应用电路图：
